Nextion Enhanced NX1060P101-011R-I je dokonalý displej pro rychlé projekty rozhraní člověk-stroj (HMI) s využitím snadno dostupných nástrojů. Displej je řízen prostřednictvím sériové sběrnice UART. Displej se doporučuje pro Arduino, Raspberry PI a systémy s mikrokontroléry ESP8266. Potřebujete-li rychle navrhnout rozhraní s tlačítky, grafy, různými ovládacími prvky a umožnit snadné zadávání údajů obsluhou, pak odpověď najdete v produktech řady Nextion. Displej Extion se dělí do tří skupin podle... Celý popis
Koupit za 3 656 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

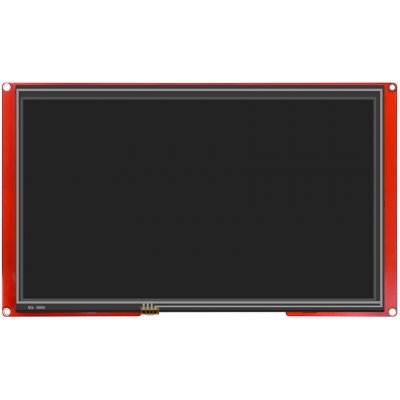

Nextion Enhanced NX1060P101-011R-I je dokonalý displej pro rychlé projekty rozhraní člověk-stroj (HMI) s využitím snadno dostupných nástrojů. Displej je řízen prostřednictvím sériové sběrnice UART. Displej se doporučuje pro Arduino, Raspberry PI a systémy s mikrokontroléry ESP8266. Potřebujete-li rychle navrhnout rozhraní s tlačítky, grafy, různými ovládacími prvky a umožnit snadné zadávání údajů obsluhou, pak odpověď najdete v produktech řady Nextion. Displej Extion se dělí do tří skupin podle náročnosti, hardwarových možností a výpočetního výkonu. Basic - základní verze. Vylepšený - oproti Basicu má paměť eprom, linky GPIO, hodiny RTC. Inteligentní - oproti vylepšenému obsahuje mnoho nových pokročilých grafických ovládacích prvků. . . . Specifikace displeje Nextion Enhanced NX1060P101-011R-I na displeji: . Diagonála: 10,1″. Rozlišení: 1024*600. Dotykový panel: odporový. Počet barev: 65536 Paměť flash: 128 MB. Paměť: 512KB. Takt řídicí jednotky: 200 MHz Paměťový čip: 200 MHz. EPROM: 1024 bajtů. Počet GPIO: 8 Hodiny reálného času: ANO Zavřený kryt: ANO. . . . Nextion Editor Rozložení obrazovky a funkční prvky lze velmi snadno a rychle navrhnout pomocí bezplatného programu v počítači. Každá obrazovka může obsahovat řadu funkčních prvků, tzv. widgetů, mezi které patří:. Text : textové pole, které lze upravovat za běhu zobrazení. Číslo : číselné pole, které lze upravovat prostřednictvím mikrokontroléru i interaktivní klávesnice na displeji. Tlačítko : tlačítko. Stisknutí i uvolnění tlačítka lze jednoduše zaznamenat pomocí mikrokontroléru. Progressbar : ukazatel průběhu. Hodnotu tohoto sloupce lze snadno nastavit pomocí příslušného příkazu.. Obrázek : umožňuje vytvořit pozadí obrazovky nebo vložit části obrázku kamkoli na obrazovku. Měřidlo: je analogový ukazatel s jedním ukazatelem. Waveform : Slouží ke kreslení až čtyř grafů. Posuvník : Posuvník, pomocí kterého lze nastavit různé parametry, proměnné v programu. Checkbox: zaškrtávací políčko. Každý dotek změní jeho stav na opačný.. Kombobox: rozevírací seznam. Video: umožňuje vkládat videa. Pomocí myši vložte na obrazovku funkční prvky, které budeme potřebovat, a nastavte jejich velikost na obrazovce a pozici. . . Dokončený projekt připravený v softwaru Nextion Editor lze přenést na displej dvěma způsoby:. Stáhněte příslušný soubor projektu na kartu SD a vložte ji do displeje. Po připojení napájení displej automaticky načte projekt do paměti Flash. To je dobrý způsob, jak sdělit aktualizace vlastního softwaru prostřednictvím internetu. Pokud je displej připojen k počítači (přes převodník USB-TTL), stačí kliknout na tlačítko UPLOAD a software se automaticky načte do displeje přes připojení USB.. Jak připojit displeje Nextion k mikrokontroléru:. Displej komunikuje s mikrokontrolérem, který jej řídí, prostřednictvím sériové sběrnice UART, takže stačí připojit pouze 4 piny:. +5V : napájení. TX : data vycházející z displeje (např. bylo stisknuto tlačítko1) by měla být připojena k RX mikrokontroléru. RX : vstupní data pro displej (např. zobrazení teploty) by měla být připojena k TX mikrokontroléru. GND : napájecí zem. Výstup jako displej pro Arduino. Pokud je software na straně mikrokontroléru vyvinut na základě prostředí Arduino IDE, pak se i v tomto případě výrobce postaral o mnohá zjednodušení. Knihovna displejů Nextion vytvořená a zpřístupněná výrobcem umožňuje velmi snadnou správu prvků zobrazených na obrazovce. Ukázka softwaru je k dispozici na našem blogu. Pro napájení displeje preferujeme použití speciálního Modulu FOCA nebo následujícího schématu zapojení. Jako napájecí zdroj lze použít:. Modul MP1584 Modul LM2596 Modul LM7805 . Technická podpora pro displeje Nextion. . Zakoupením displeje Nextion získáte okamžitě řadu položek technické podpory:. Vynikající videokurz v polštině, kde se lekci po lekci seznamujeme s jednotlivými součástmi displeje. V tomto kurzu najdeme mnoho podrobností o softwaru samotného displeje i o softwaru ze strany Arduina.. Na populárním fóru o elektronice je k dispozici související téma s videonávodem, kde můžete klást otázky, zasílat nefunkční kódy a cokoli, co souvisí s technickými problémy s displeji Nextion. Přímo v naší společnosti telefonicky nebo e-mailem.. Knihovny pro Arduino a Raspberry Pi ke stažení na webových stránkách výrobce. StL soubory krytů pro tisk na 3D tiskárně ke stažení na webových stránkách výrobce. Sada obsahuje:. Zobrazení výpisu. adaptér pro napájení USB. Připojovací kabely se zástrčkou. . Užitečné odkazy:. Zveme vás na náš blog. Stránky výrobce pro Vylepšené displeje. Software pro úpravu rozhraní NEXTION EDITOR. Návod k použití pro Redaktor příloh. Popis příkazů podporovaných displeji NEXTION. Knihovna Arduino. Knihovna počítače Raspberry Pi Soubory příloh STL pro 3D tisk. Video průvodce Srovnání displejů Nextion Intelligent Series:. Jméno modelu. NX8048P070-011R NX8048P070-011R-Y NX8048P070-011C. NX8048P070-011C-Y NX1060P101-011R-I NX1060P101-011C-I. . Velikost. 7,0″ 7,0″ 7,0″ 7,0″ 10,1″. 10,1″. . Rozlišení. 800*480 800*480. 800*480. 800*480 1024*600 1024*600 Dotykový panel. RTP RTP CTP CTP RTP CTP Barva 65536 65536 65536 65536 65536 65536 . Flash 128 MB. 128 MB 128 MB 128 MB 128 MB 128 MB RAM. 512KB. 512KB 512KB 512KB 512KB 512KB . MCU 200 MHz. 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz EEPROM 1024 Byte. 1024 Byte. 1024 Byte. 1024 bajtů 1024 bajtů 1024 bajtů GPIO. 8 8 8 8 8 8 RTC. Ano Ano Ano Ano Ano Ano Kryt. Ne. Ano Ne Ano Ne Ne SKU. IM190402003. IM190402001. IM190402004. IM190402002 IM190411001 IM190411002. . Datový list. Klikněte. Klikněte Klikněte Klikněte Klikněte Klikněte Doporučené příslušenství pro displej: . . Převodník USB na TTL od společnosti Foca Max, určený pro práci s displeji Nextion. S externím napájecím vstupem 8-26 V DC poskytuje Foca Max stabilní zdroj napájení a pohodlí komunikace USB-TTL pro všechny řady a velikosti displejů Nextion HMI. . . . Rozšíření pro displeje řady Nextion Enhanced. Modul má 6 tlačítek: Esc, Enter, vlevo, vpravo, nahoru, dolů, bzučák a LED diody. . . Jednoduchý adaptér včetně připojovací pásky pro snadný přístup k rozšiřujícímu portu na displejích řady Nextion Enhanced. .
