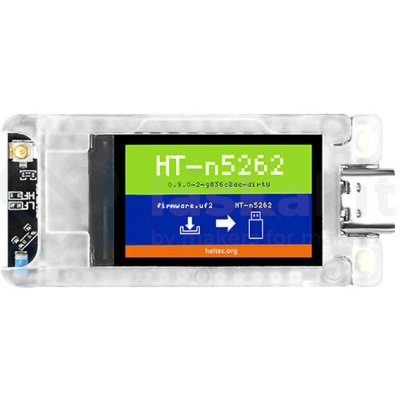

Heltec Mesh Node T114 V2.0 je vývojová deska navržená pro nízkou spotřebu energie, která kombinuje mikrokontrolér nRF52840 a LoRa čip SX1262, a podporuje komunikaci LoRa a Bluetooth 5.0. Deska nabízí různé možnosti napájení, včetně 5V USB, lithium-polymerové baterie a solárního panelu. Volitelně může být vybavena GPS modulem, což zvyšuje její funkcionalitu. Klíčové vlastnosti: Mikrokontrolér: nRF52840 s podporou Bluetooth 5.0 a Bluetooth Mesh. LoRa čip: SX1262 s maximálním vysílacím výkonem 21... Celý popis
Koupit za 1 178 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Heltec Mesh Node T114 V2.0 je vývojová deska navržená pro nízkou spotřebu energie, která kombinuje mikrokontrolér nRF52840 a LoRa čip SX1262, a podporuje komunikaci LoRa a Bluetooth 5.0. Deska nabízí různé možnosti napájení, včetně 5V USB, lithium-polymerové baterie a solárního panelu. Volitelně může být vybavena GPS modulem, což zvyšuje její funkcionalitu.
Klíčové vlastnosti:
Mikrokontrolér: nRF52840 s podporou Bluetooth 5.0 a Bluetooth Mesh.
LoRa čip: SX1262 s maximálním vysílacím výkonem 21 ± 1 dBm a citlivostí přijímače až -135 dBm při SF12 BW=125 kHz.
Displej: 1.14palcový TFT-LCD s rozlišením 135 x 240 pixelů a schopností zobrazit až 262 tisíc barev.
Napájení: Možnost napájení přes 5V USB, lithium-polymerovou baterii (3–4.2 V) nebo solární panel.
Rozhraní:
USB 2.0 typu C,
konektor pro lithium-polymerovou baterii (JST-ZH -2 1.25 mm),
konektor pro solární panel (JST-ZH -2 1.25 mm),
GNSS modul (8pinový JST-ZH -8 1.25 mm)
IPEX1.0 konektor pro LoRa anténu.
Spotřeba energie: V hlubokém spánku dosahuje spotřeba přibližně 11 µA.
Provozní podmínky: Teplotní rozsah -20 až 70 °C, relativní vlhkost až 90 % (bez kondenzace).
Rozměry: 50.80x 22.86mm.
Parameters
Description
MCU
nRF52840
LoRa Node Chip
SX1262
Frequency
470~510MHz;863~870MHz;902~928MHZ.
Max. TX Power
21±1dBm
Max. Receiving sensitivity
-135dBm@SF12 BW=125KHz
Bluetooth
Bluetooth LE: Bluetooth 5, Bluetooth mesh
Hardware Resource
USB 2.0, 4 * SPI, 2 * TWI, 2 * UART, 4 * PWM, QPSI, 12S, PDM, QDEC Etc.
Memory
1M ROM 256KB SRAM
Interface
Type-C USB 2*1.25 lithium battery connector 2*1.25 solar panel connector LoRa ANT (IPEX1.0)8*1.25 GPS module connector 2*13*2.54 Header Pin
Battery
3~4.2V battery power supply and charge.
Operating Temperature
-20 ~ 70 ℃
Dimensions
50.80*22.86mm
Electrical characteristics
Deep Sleep: ~11uATracker mode sleep: ~22uAGPS OFF, TFT OFF: ~9mAGPS OFF, TFT ON: ~20mAGPS ON, TFT ON: ~51mA
Display
onboard 1.14 inch TFT-LCD display
Součástí dodávky:
1ks Heltec Mesh Node T114 V2.0 868Mhz nRF52840 SX1262
Poznámka:
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Klíčové vlastnosti:
Mikrokontrolér: nRF52840 s podporou Bluetooth 5.0 a Bluetooth Mesh.
LoRa čip: SX1262 s maximálním vysílacím výkonem 21 ± 1 dBm a citlivostí přijímače až -135 dBm při SF12 BW=125 kHz.
Displej: 1.14palcový TFT-LCD s rozlišením 135 x 240 pixelů a schopností zobrazit až 262 tisíc barev.
Napájení: Možnost napájení přes 5V USB, lithium-polymerovou baterii (3–4.2 V) nebo solární panel.
Rozhraní:
USB 2.0 typu C,
konektor pro lithium-polymerovou baterii (JST-ZH -2 1.25 mm),
konektor pro solární panel (JST-ZH -2 1.25 mm),
GNSS modul (8pinový JST-ZH -8 1.25 mm)
IPEX1.0 konektor pro LoRa anténu.
Spotřeba energie: V hlubokém spánku dosahuje spotřeba přibližně 11 µA.
Provozní podmínky: Teplotní rozsah -20 až 70 °C, relativní vlhkost až 90 % (bez kondenzace).
Rozměry: 50.80x 22.86mm.
Parameters
Description
MCU
nRF52840
LoRa Node Chip
SX1262
Frequency
470~510MHz;863~870MHz;902~928MHZ.
Max. TX Power
21±1dBm
Max. Receiving sensitivity
-135dBm@SF12 BW=125KHz
Bluetooth
Bluetooth LE: Bluetooth 5, Bluetooth mesh
Hardware Resource
USB 2.0, 4 * SPI, 2 * TWI, 2 * UART, 4 * PWM, QPSI, 12S, PDM, QDEC Etc.
Memory
1M ROM 256KB SRAM
Interface
Type-C USB 2*1.25 lithium battery connector 2*1.25 solar panel connector LoRa ANT (IPEX1.0)8*1.25 GPS module connector 2*13*2.54 Header Pin
Battery
3~4.2V battery power supply and charge.
Operating Temperature
-20 ~ 70 ℃
Dimensions
50.80*22.86mm
Electrical characteristics
Deep Sleep: ~11uATracker mode sleep: ~22uAGPS OFF, TFT OFF: ~9mAGPS OFF, TFT ON: ~20mAGPS ON, TFT ON: ~51mA
Display
onboard 1.14 inch TFT-LCD display
Součástí dodávky:
1ks Heltec Mesh Node T114 V2.0 868Mhz nRF52840 SX1262
Poznámka:
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
