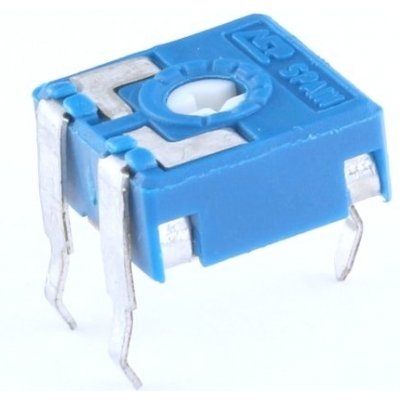

HWKITCHEN Trimr 10kΩ 0,15W HW231
Doprava:
75 Kč
Skladem
7 Kč
Koupit za 7 Kč
Popis
Trimr pro nastavení napětí
Trimr je elektronická součástka, kterou můžeme jednoduše nastavit napětí v Arduino projektu. Takové napětí může sloužit jako referenční, se kterým se porovnává naměřený údaj třeba ze snímače. Trimr tak můžeme využít například pro nastavení požadované teploty, při které má sepnout topení. Podobně lze realizovat také jednoduchý snímač úhlu natočení. Trimr slouží v podstatě pro převod úhlu otočení na hodnotu odporu.
Typické zapojení trimru je jako napěťový dělič a krajní svorky jsou připojeny na + a - napájecího zdroje. Z prostřední svorky můžeme odebírat výstupní napětí. Toto napětí můžeme připojit na analogový vstup Arduino desky.
Tuto elektronickou součástku můžeme také někdy vidět pod označením potenciometr. Označení potenciometr je však typické pro případy, kdy má součástka hmatník a nastavení je možné bez šroubováku.
Je jasné, že s použitím trimru nebo potenciometru nemůžeme realizovat přímo napájecí zdroj, protože přes součástku není možné přenést velký výkon. Dovolený ztrátový výkon trimru je pouze 150 mW a tak maximální teoretické napětí, na které ho můžeme připojit, je cca 38 V. V praxi by to ale mělo být mnohem méně, protože je nutné uvažovat také proud, který přes trimr prochází do dalšího obvodu. Pokud je napětí 5 nebo 12 V, tak je to bez problému.
Tento trimr je vhodný pro montáž THT a tak dobře pasuje do kontaktního pole. Použití s kontaktním polem je snadnější, když součástce zcela "narovnáme" plochými kleštěmi nožičky.
Odkazy pro trimr (potenciometr)
Použití trimru uvnitř serva
Příklad použití trimrů v projektu Retrográdních hodin
Využití trimru nebo potenciometru s Arduinem
Trimr je elektronická součástka, kterou můžeme jednoduše nastavit napětí v Arduino projektu. Takové napětí může sloužit jako referenční, se kterým se porovnává naměřený údaj třeba ze snímače. Trimr tak můžeme využít například pro nastavení požadované teploty, při které má sepnout topení. Podobně lze realizovat také jednoduchý snímač úhlu natočení. Trimr slouží v podstatě pro převod úhlu otočení na hodnotu odporu.
Typické zapojení trimru je jako napěťový dělič a krajní svorky jsou připojeny na + a - napájecího zdroje. Z prostřední svorky můžeme odebírat výstupní napětí. Toto napětí můžeme připojit na analogový vstup Arduino desky.
Tuto elektronickou součástku můžeme také někdy vidět pod označením potenciometr. Označení potenciometr je však typické pro případy, kdy má součástka hmatník a nastavení je možné bez šroubováku.
Je jasné, že s použitím trimru nebo potenciometru nemůžeme realizovat přímo napájecí zdroj, protože přes součástku není možné přenést velký výkon. Dovolený ztrátový výkon trimru je pouze 150 mW a tak maximální teoretické napětí, na které ho můžeme připojit, je cca 38 V. V praxi by to ale mělo být mnohem méně, protože je nutné uvažovat také proud, který přes trimr prochází do dalšího obvodu. Pokud je napětí 5 nebo 12 V, tak je to bez problému.
Tento trimr je vhodný pro montáž THT a tak dobře pasuje do kontaktního pole. Použití s kontaktním polem je snadnější, když součástce zcela "narovnáme" plochými kleštěmi nožičky.
Odkazy pro trimr (potenciometr)
Použití trimru uvnitř serva
Příklad použití trimrů v projektu Retrográdních hodin
Využití trimru nebo potenciometru s Arduinem
Parametry
| Výrobce | HWKITCHEN |
