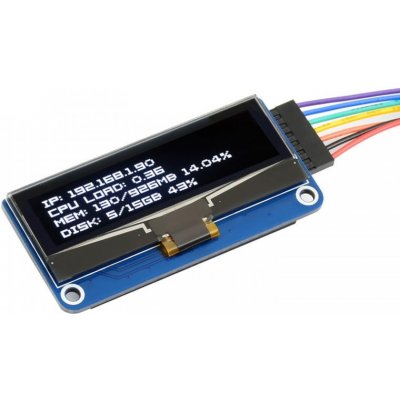

Klobouk pro Raspberry Pi s 2,23" OLED displejem. Podpora 128x32 přes rozhraní SPI nebo I2C. Piny pro ovládání displeje byly také vyvedeny na zlatý konektor - displej tak lze připojit k Arduinu nebo jinému systému. Specifikace zobrazení:. Diagonála: 2,23". Rozlišení: 128x32 Typ zobrazení: OLED Barva: černé pozadí, bílé pixely Úhel pohledu: >160° Napájecí napětí: 3,3/5V DC Přípustné napětí na řídicích pinech displeje: 3,3 V. Připojení: standardní konektory GPIO 40 PIN kompatibilní s deskami Raspberry... Celý popis

Koupit za 323 Kč
  • Od nejoblíbenějších
  • Od nejlevnějších
  • Od nejdražších

Popis

Klobouk pro Raspberry Pi s 2,23" OLED displejem. Podpora 128x32 přes rozhraní SPI nebo I2C. Piny pro ovládání displeje byly také vyvedeny na zlatý konektor - displej tak lze připojit k Arduinu nebo jinému systému. Specifikace zobrazení:. Diagonála: 2,23". Rozlišení: 128x32 Typ zobrazení: OLED Barva: černé pozadí, bílé pixely Úhel pohledu: >160° Napájecí napětí: 3,3/5V DC Přípustné napětí na řídicích pinech displeje: 3,3 V. Připojení: standardní konektory GPIO 40 PIN kompatibilní s deskami Raspberry Pi a Jetson Nano Řízení: sběrnice SPI (výchozí) nebo I2C, volba se provádí pomocí odporových propojek na desce plošných spojů. Další ovládací vývody na goldpin konektoru Dostupné příklady softwaru pro Raspberry Pi/Jetson Nano/Arduino/STM32. Připojení k Arduinu s napájením 5 V vyžaduje na řídicích vodičích převodníky úrovně napětí. Rozhraní. . SYMBOL. Raspberry Pi PIN (BCM). Popis. VCC. 3V3/5V Příkon. GND. GND. Hmotnost. DIN. MOSI. Datový vstup sběrnice SPI. CLK. SCLK. Vstup hodinového signálu sběrnice SPI. CS. CE0. SignálCS, nízký stav aktivní. DC. P24. Výběr dat/řízení (vysoký stav pro data, nízký stav pro řízení). RST. P25. Reset, nízký stav aktivní. Rozměry. Sada obsahuje:. Klobouk pro Raspberry Pi. Vzdálenosti pro snadnou montáž na RPi x 2. Wiki: 2.23inch_OLED_HAT
Zobrazit více
