Popis

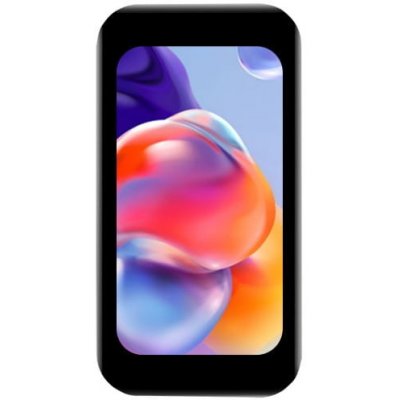

1,47" LCD zobrazovací modul s dotykovým panelem - 172×320, IPS, SPI + I2C
Kompaktní 1,47" LCD zobrazovací modul s dotykovým panelem. Podporuje zobrazení 262 000 barev s vysokou ostrostí a jasem. Díky komunikaci SPI a I2C a vestavěným čipům JD9853 a AXS5106L je modul kompatibilní s Raspberry Pi, ESP32, Raspberry Pi Pico a Arduino.

Klíčové vlastnosti:

IPS displej s rozlišením 172×320
Kapacitní dotykový panel
Řídicí čip JD9853 (LCD) a AXS5106L (dotykový panel).
Komunikace přes SPI (displej) a I2C (dotyk) - úspora pinů
Integrovaný převodník úrovní - podpora 3,3 V a 5 V
Kompatibilní s Raspberry Pi / ESP32S3 / Raspberry Pi Pico / Arduino
Kompletní online dokumentace a příkladový kód

Konektory a rozhraní
Ovladač displeje: JD9853, AXS5106L dotykový řídicí čip. Vestavěný převodník logických úrovní Kompatibilní s napájením 3,3 V / 5 V.

VCC: Napájecí zdroj (3,3 V / 5 V)
GND: Zem
MISO: SPI - datový výstup
MOSI: SPI - datový vstup
SCLK: Hodiny SPI
LCD_CS: Výběr LCD čipu
LCD_DC: Výběr dat/příkazů LCD
LCD_RST: LCD_RST: reset LCD
LCD_BL: Podsvícení LCD

TP_SDA: Dotyková data I2C
TP_SCL: Dotykové hodiny I2C
TP_INT: Přerušení dotyku
TP_RST: Reset dotykového panelu

Příklad práce s Raspberry Pi 5 a ESP32-S3


Technické specifikace

Provozní napětí: 3,3 V / 5 V
Rozlišení: 172 × 320 pixelů
Displej: IPS, 262K barev
Ovladač LCD: JD9853
Dotykový ovladač: AXS5106L
Rozhraní displeje: SPI:
Dotykové rozhraní: I2C

Typ dotyku: kapacitní
Velikost obrazovky: kapacitní: Velikost: 17,75 × 32,93 mm
Rozměry modulu: 22,05 × 41,69 mm
Hmotnost: 0,014 kg

Obsah sady

1,47palcový dotykový LCD displej ×1
Kabel SH1.0 13PIN ~ 100 mm
páska FFC

Wiki: https://www.waveshare.com/wiki/1.47inch_Touch_LCD
