Nextion Discovery Series NX4832F035 je vynikající 3,5" displej pro vysokorychlostní projekty HMI pro člověka, který využívá snadno dostupné nástroje. V porovnání s řadou Basic má řada Discovery vyšší výkon MCU, taktovaný na 64 MHz. Pomocí softwaru NEXTION EDITOR můžete rychle vytvořit grafické rozhraní HMI pomocí prvků drag-and-drop (grafika , text, tlačítko, posuvník atd.) a textových instrukcí ASCII pro kódování interakcí komponent na straně displeje. displej Nextion HMI se připojuje k perifernímu... Celý popis
Koupit za 800 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Nextion Discovery Series NX4832F035 je vynikající 3,5" displej pro vysokorychlostní projekty HMI pro člověka, který využívá snadno dostupné nástroje.
V porovnání s řadou Basic má řada Discovery vyšší výkon MCU, taktovaný na 64 MHz.
Pomocí softwaru NEXTION EDITOR můžete rychle vytvořit grafické rozhraní HMI pomocí prvků drag-and-drop (grafika , text, tlačítko, posuvník atd.) a textových instrukcí ASCII pro kódování interakcí komponent na straně displeje. displej Nextion HMI se připojuje k perifernímu MCU prostřednictvím TTL Serial (5V, TX, RX, GND).
Displeje Nextion se dělí do tří skupin z hlediska sofistikovanosti, hardwarových možností a výpočetního výkonu.
Basic - základní verze.
Enhanced - oproti Basic obsahuje paměť eprom, linky GPIO, hodiny RTC.
Intelligent - oproti Enhanced obsahuje mnoho nových pokročilých grafických ovládacích prvků.
Řada Discovery má stejné vlastnosti jako Basic, lepší výkon MCU a nižší cenu.
Specifikace displeje Nextion Discovery NX4832F035 na displeji:
Velikost: 3,5″
Rozlišení: 480*320
Jas: 300 nit
Dotykový panel: rezistivní
Počet barev: 65536
Paměť flash: 16 MB
SRAM: 3584 B
Takt MCU: 64 MHz
Rozhraní: TTL
Shoda s CE a RoHS

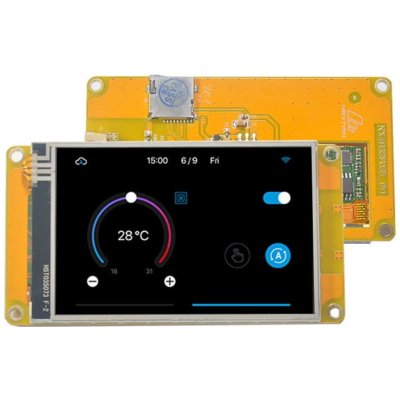

Nextion Discovery Series NX4832F035 3,5" displej
NEXTION EDITOR Rozložení obrazovky a funkčních prvků lze velmi snadno a rychle navrhnout pomocí bezplatného programu v počítači.
Každá obrazovka může obsahovat řadu funkčních prvků, tzv. widgetů, mezi které patří např:
Text: textové pole, které lze upravovat za chodu displeje.
Číslo: číselné pole, které lze upravovat jak prostřednictvím mikrokontroléru, tak interaktivní klávesnice na displeji.
Tlačítko: tlačítko. Stisknutí i uvolnění tlačítka lze snadno zaregistrovat prostřednictvím mikrokontroléru.
Progressbar: ukazatel průběhu. Hodnotu tohoto pruhu lze snadno nastavit příslušným příkazem.
Obrázek: umožňuje vytvořit pozadí obrazovky nebo vložit části obrázku kamkoli na obrazovku.
Gauge: je analogový ukazatel s jedním ukazatelem.
Průběh: slouží ke kreslení až čtyř grafů.
Posuvník: posuvník, kterým lze nastavit různé parametry, proměnné v programu.
Zaškrtávací políčko : Zaškrtávací políčko. Každým dotykem se jeho stav změní na opačný.
Combobox: rozevírací seznam.
Video: slouží k vkládání videí.
Pomocí myši můžete vkládat funkční prvky, které budete na obrazovce potřebovat, a určovat jejich velikost na obrazovce a polohu.
Hotový projekt připravený v softwaru Nextion Editor lze přenést na displej dvěma způsoby:
Nahráním příslušného souboru projektu na kartu SD a jeho vložením do displeje. Po připojení napájení displej automaticky načte projekt do své paměti Flash. To je dobrý způsob přenosu aktualizací vlastního softwaru přes internet.
Pokud je displej připojen k počítači(pomocí převodníku USB - TTL), stačí kliknout na tlačítko UPLOAD a software se automaticky načte do displeje prostřednictvím připojení USB.
Jak připojit displeje Nextion k mikrokontroléru:
S mikrokontrolérem, který řídí displej, komunikuje přes sériovou sběrnici UART/TTL, takže stačí připojit pouze 4 piny:
+5V: napájení
TX: data vycházející z displeje (např. bylo stisknuto tlačítko1) by měla být připojena k RX mikrokontroléru.
RX: data vstupující na displej (např. zobrazení teploty) by měla být připojena k TX mikrokontroléru.
GND: napájecí zem
Nextion jako displej pro Arduino
Sada obsahuje:
Nextion Discovery NX4832F035 displej x1
Testovací deska napájení x1
Kabel XH2.54 4Pin x1
Užitečné odkazy:
Navštivte prosím náš blog.
Webové stránky výrobce displeje Discovery
Software pro úpravu rozhraní NEXTION EDITOR
Příručka NEXTION EDITOR
Popis příkazů podporovaných displeji NEXTION.
Knihovna Arduino
Knihovna Raspberry Pi
Soubory krytu STL pro 3D tisk
Výukové video
Doporučené příslušenství pro displej:
Foca Max převodník USB na TTL, určený pro použití s displeji Nextion.
Díky externímu napájecímu vstupu 8-26 V DC poskytuje Foca Max stabilní zdroj napájení a komfortní komunikaci z USB na TTL pro všechny řady a velikosti displejů Nextion HMI.
V porovnání s řadou Basic má řada Discovery vyšší výkon MCU, taktovaný na 64 MHz.
Pomocí softwaru NEXTION EDITOR můžete rychle vytvořit grafické rozhraní HMI pomocí prvků drag-and-drop (grafika , text, tlačítko, posuvník atd.) a textových instrukcí ASCII pro kódování interakcí komponent na straně displeje. displej Nextion HMI se připojuje k perifernímu MCU prostřednictvím TTL Serial (5V, TX, RX, GND).
Displeje Nextion se dělí do tří skupin z hlediska sofistikovanosti, hardwarových možností a výpočetního výkonu.
Basic - základní verze.
Enhanced - oproti Basic obsahuje paměť eprom, linky GPIO, hodiny RTC.
Intelligent - oproti Enhanced obsahuje mnoho nových pokročilých grafických ovládacích prvků.
Řada Discovery má stejné vlastnosti jako Basic, lepší výkon MCU a nižší cenu.
Specifikace displeje Nextion Discovery NX4832F035 na displeji:
Velikost: 3,5″
Rozlišení: 480*320
Jas: 300 nit
Dotykový panel: rezistivní
Počet barev: 65536
Paměť flash: 16 MB
SRAM: 3584 B
Takt MCU: 64 MHz
Rozhraní: TTL
Shoda s CE a RoHS
Nextion Discovery Series NX4832F035 3,5" displej
NEXTION EDITOR Rozložení obrazovky a funkčních prvků lze velmi snadno a rychle navrhnout pomocí bezplatného programu v počítači.
Každá obrazovka může obsahovat řadu funkčních prvků, tzv. widgetů, mezi které patří např:
Text: textové pole, které lze upravovat za chodu displeje.
Číslo: číselné pole, které lze upravovat jak prostřednictvím mikrokontroléru, tak interaktivní klávesnice na displeji.
Tlačítko: tlačítko. Stisknutí i uvolnění tlačítka lze snadno zaregistrovat prostřednictvím mikrokontroléru.
Progressbar: ukazatel průběhu. Hodnotu tohoto pruhu lze snadno nastavit příslušným příkazem.
Obrázek: umožňuje vytvořit pozadí obrazovky nebo vložit části obrázku kamkoli na obrazovku.
Gauge: je analogový ukazatel s jedním ukazatelem.
Průběh: slouží ke kreslení až čtyř grafů.
Posuvník: posuvník, kterým lze nastavit různé parametry, proměnné v programu.
Zaškrtávací políčko : Zaškrtávací políčko. Každým dotykem se jeho stav změní na opačný.
Combobox: rozevírací seznam.
Video: slouží k vkládání videí.
Pomocí myši můžete vkládat funkční prvky, které budete na obrazovce potřebovat, a určovat jejich velikost na obrazovce a polohu.
Hotový projekt připravený v softwaru Nextion Editor lze přenést na displej dvěma způsoby:
Nahráním příslušného souboru projektu na kartu SD a jeho vložením do displeje. Po připojení napájení displej automaticky načte projekt do své paměti Flash. To je dobrý způsob přenosu aktualizací vlastního softwaru přes internet.
Pokud je displej připojen k počítači(pomocí převodníku USB - TTL), stačí kliknout na tlačítko UPLOAD a software se automaticky načte do displeje prostřednictvím připojení USB.
Jak připojit displeje Nextion k mikrokontroléru:
S mikrokontrolérem, který řídí displej, komunikuje přes sériovou sběrnici UART/TTL, takže stačí připojit pouze 4 piny:
+5V: napájení
TX: data vycházející z displeje (např. bylo stisknuto tlačítko1) by měla být připojena k RX mikrokontroléru.
RX: data vstupující na displej (např. zobrazení teploty) by měla být připojena k TX mikrokontroléru.
GND: napájecí zem
Nextion jako displej pro Arduino
Sada obsahuje:
Nextion Discovery NX4832F035 displej x1
Testovací deska napájení x1
Kabel XH2.54 4Pin x1
Užitečné odkazy:
Navštivte prosím náš blog.
Webové stránky výrobce displeje Discovery
Software pro úpravu rozhraní NEXTION EDITOR
Příručka NEXTION EDITOR
Popis příkazů podporovaných displeji NEXTION.
Knihovna Arduino
Knihovna Raspberry Pi
Soubory krytu STL pro 3D tisk
Výukové video
Doporučené příslušenství pro displej:
Foca Max převodník USB na TTL, určený pro použití s displeji Nextion.
Díky externímu napájecímu vstupu 8-26 V DC poskytuje Foca Max stabilní zdroj napájení a komfortní komunikaci z USB na TTL pro všechny řady a velikosti displejů Nextion HMI.
